商品の詳細:
|

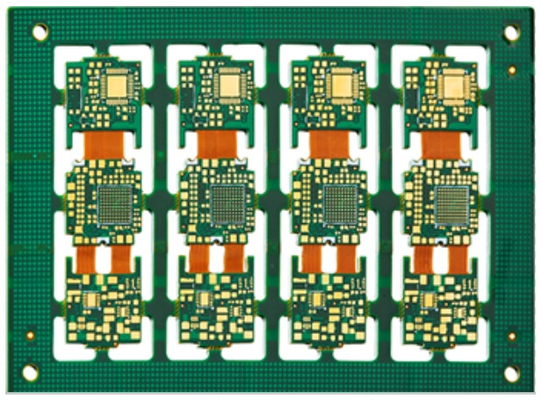

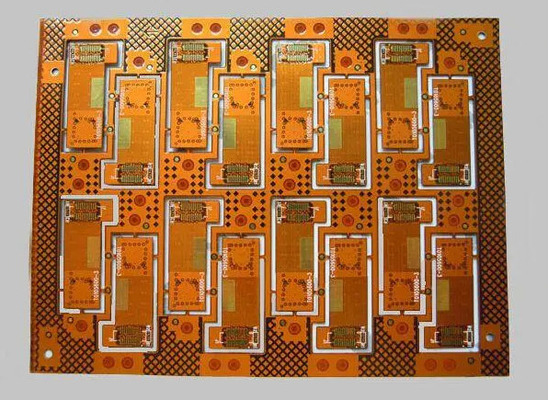

| 製品名: | PCBレーザー切断機 | 適用する: | 指紋モジュール/HDIボード/FPC/PCB |
|---|---|---|---|
| レーザー源: | インノ | 機械の種類: | パルス |
| 切る 精度: | ±25μm | レーザー波長: | 355 nm |
| パルス幅: | 10~40nm | 電圧: | 220V/10A/50Hz |
| 効果の切断: | 滑らかで美しい,優れたカットシーム品質 | ||
| ハイライト: | Ndfeb マグネットレーザー切断機,600x600mmレーザーの打抜き機,完全に閉ざされたレーザー切断機 |
||

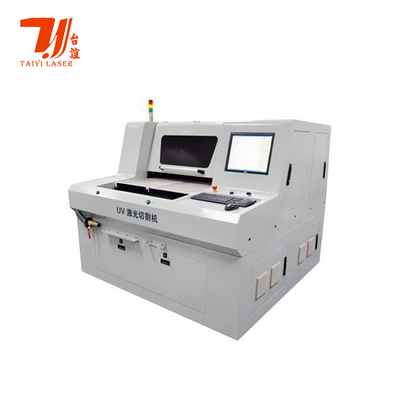

PCBレーザー切断機
| ポイント | 仕様 |
| 寸法:LxWxH | 1500×1600×1720 (MM) |
| レーザー源 | UV/グリーンレーザー |
| 切断頭 | 単頭 |
| 厚さ | ≤3mm (材料によって) |
| 切断範囲 | 500mm × 600mm (単体車体) |
| 最大範囲 | X軸750mm ヤキス500mm |
| スキャン範囲 | 50mm × 50mm |
| 繰り返し位置付け 精度 |
線形モーター X軸/Y軸±3um Z軸のサーボ モーター±0.01mm |
| 処理精度 | ±20um ((補償後) |
| 最大速さ | 1m/S 負荷付き ((X軸/Y軸) |
| 最大加速速度 | 負荷で10m/S^2 (X軸/Y軸) |
| 焦点点 | 20±5μm (UV)& 25±5μm (緑) |
| 焦点の精度 | 3m |
| 積載モデル | 手動の負荷 + 真空吸着 + 固定装置 |
| パワードライブ | 線形モーター/サーボモーター |
| パワー | 電圧:220V 50HZ~60HZ |
| マックス パワー | 3.5KW ((真空除塵装置を含まない) |
| 空気圧 | 0.4-0.6 Mpa |
| 温度/湿度 | 22±2°C/ 50-60% 凝縮物がない |
| 操作者システム | Windows7 について |
| CCDブランドのビジョンシステム | 正規安定システムとブランド |
| フォーマット | DXF,GER |
| ほか | 装置は,塵を吸収する塵収集器を装備し, 廃棄物DXF |
| シンプルな人間機械インターフェースと操作パネル | |
| 訓練 | 準備できる |
| 機器の保証 メンテナンス |
1年 |
